低成本5V3.1A车充芯片集成DCP输出协议IP6503概述：

IP6503外围元器少可做小空间车充产品。其内置30MΩ低内阻MOS管，SOP8封装采用同步整流记住。内置2.4A智能识别功能，可更多的节约您的产品空间。

IP6503带过压、过流、过温保护、带过载MOS击穿保护防止12V直通到手机端，低频率良好的电磁特性，可过CE FCC UL等传导辐射。

IP6503S是英集芯推出的一款内置MOS管内置协议芯片高效率车载充电器芯片，输入电压范围是8V到32V，输出电压为5V，能提供3.1A的输出电流，转换效率高达94%。芯片具有输入过压、欠压保护，输出过流、过压、欠压、短路保护等功能。

简介：

IP6503S 是一款集成同步开关的降压转换器、 支持 DCP(BC1.2、Apple2.4A、三星)输出协议，为车载充电器、适配器、智能排插、行车记录仪提供完整的解决方案。

IP6503S 内置功率 MOS，输入电压范围是 8V 到 32V，输出电压5V，能提供3.1A 的输出电 流， IP6503S 的降压转换效率高至 94%。

IP6503S 的输出具有 CV/CC 特性，当输出电 流小于设定值，输出 CV 模式，输出电压恒定；当 输出电流大于设定值，输出 CC模式，输出电压降低。

IP6503S 的输出电压带有线补功能，输出电流 增大后会相应提高输出电压，用以补偿连接线阻抗 引起的电压下降。

IP6503S 具有软启动功能，可以防止启动时的 冲击电流影响输入电源的稳定。

IP6503S 有多种保护功能，具有输入过压、欠压保护，输出过流、过压、欠压、短路保护等功能

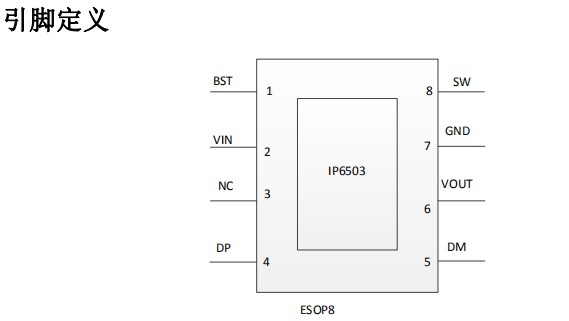

IP6503S 采用 ESOP8 封装。

IP6503特性：

同步开关降压转换器

内置功率MOS

输入电压范围：8V 到32V

输出电压：5V

输出电流：2.4A/3.1A

输出电压有线补功能，90mV/A

输出具有CV/CC 特性（输出电流小于设定

值，输出CV 模式；输出电流大于设定值， 输出CC 模式）

转换效率达94%

软启动功能

输出协议

支持 DCP(BC1.2、Apple 2.4A、三星)协议

多重保护、高可靠性

输出过流、输入过压、输入欠压、输出短 路保护

整机过温保护

ESD 4KV，直流耐压 45V

IP6503应用：

车载充电器

适配器

智能排插

行车记录仪
