英集芯IP6528双USB-C口集成多合一协议车充芯片方案
发布时间: 2019/5/13 18:08:38 | 1710 次阅读
提供ip6528规格书, ip6528 datasheet,ip6528样品申请,ip6528功能,ip6528电路,ip6528方案设计及技术资料

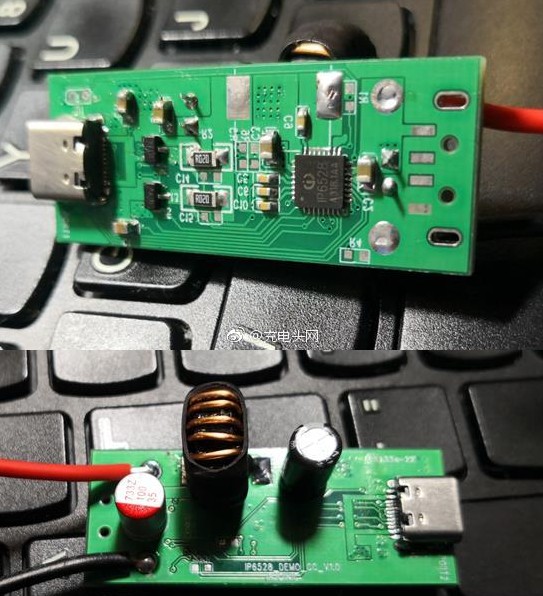

【英集芯IP6528集成多合一协议车充降压芯片方案,支持双C口盲插PD输出及PPS】英集芯IP6528集成降压和多协议,支持双C口盲插PD输出同时插5V输出,用POWER-Z KT001以及POWER-Z KM001实测兼容APPLE 2.4A、DCP 1.5A、QC2.0/3.0、AFC,FCP、SCP等协议,重点是支持PD3.0,PPS!
IP6528支持快充指示,IP6528集成双口Type-C PD3.0(PPS)等14种快充协议的输出SOC IC方案,IP6528主要应用于:车载充电器,快充适配器,智能排插
简介:
IP6528是一款集成同步开关的降压转换器、支持14种输出快充协议、支持 Type-C 输出和 USB PD2.0/PD3.0(PPS)协议的双口输出 SOC IC,为车载充电器、快充适配器、智能排插提供完整的解决方案。
IP6528支持双 USB Type-C,USB Type-C 和USB A,或者双 USB A 输出,集成双口自动插拔检测功能,单独使用任意一口都可支持快充输出,当双口同时使用时,双口都输出 5V,总功率5V@4.8A。
IP6528内置功率 MOS,输入电压范围是 8.2V到 32V,输出电压范围是 3V 到 12V,能提供45W 的输出功率,能够根据识别到的快充协议自动调整输出电压和电流。IP6528 输出 5V@3A,板端转换效率高至 96.5%。
IP6528的输出具有 CV/CC 特性,当输出电流小于设定值,输出 CV 模式,输出电压恒定;当输出电流大于设定值,输出 CC 模式,输出电压降低。
IP6528的输出电压带有线补功能,输出电流增大后会相应提高输出电压,用以补偿连接线阻抗引起的电压下降。
IP6528 具有软启动功能,可以防止启动时的冲击电流影响输入电源的稳定。
IP6528 有多种保护功能,具有输入过压、欠压保护,输出过流、过压、欠压、短路保护等功能
IP6528 采用 5*5mm QFN32 封装。
特性
同步开关降压转换器
内置功率 MOS
输入工作电压范围:8.2V 到 32V
输出电压范围:3V 到 12V,根据快充协议
自动调整
输出电压有线补功能,50mV/A
输出具有 CV/CC 特性(输出电流小于设定
值,输出 CV 模式;输出电流大于设定值,
输出 CC 模式)
VIN=12V,VOUT=5V@3A,板端转换效
率为 96.5%
双口快充输出
支持双 USB Type-C 输出
支持 USB Type-C 和 USB A 输出
支持双 USB A 输出
任意一个输出口都支持快充
双口自动插拔检测功能
支持 Type-C 输出接口和 USB PD 协议
支持 5V、9V、12V 电压输出
支持 PD2.0/PD3.0(PPS)输出协议
PPS 支持 3~12V,20mV/step 电压输出
快充规格
支持 2 个 Type-C PD 口输出
支持 2 个 BC1.2、Apple、三星协议
支持 2 个高通 QC2.0 和 QC3.0
支持 2 个 MTK PE+1.1 和 MTK PE+2.0
支持 2 个华为快充协议 FCP 和 SCP
支持 2 个三星快充协议 AFC
支持 2 个展讯快充协议 SFCP
多重保护、高可靠性
输入过压、输入欠压、输出短路、输出过
流保护和过温保护
DP/DM/CC 过压保护
DP/DM/CC PIN 耐压 30V
ESD 4KV,直流耐压 40V
